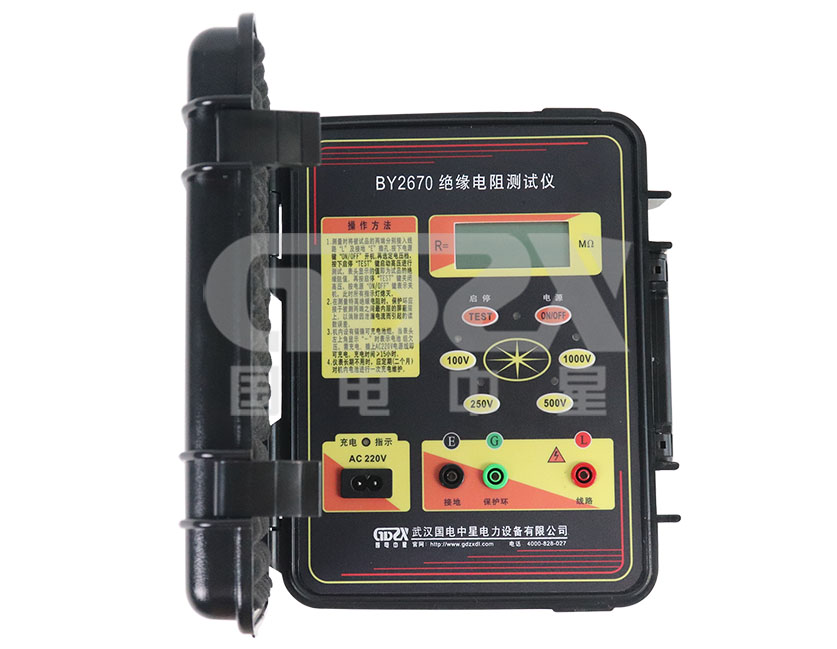

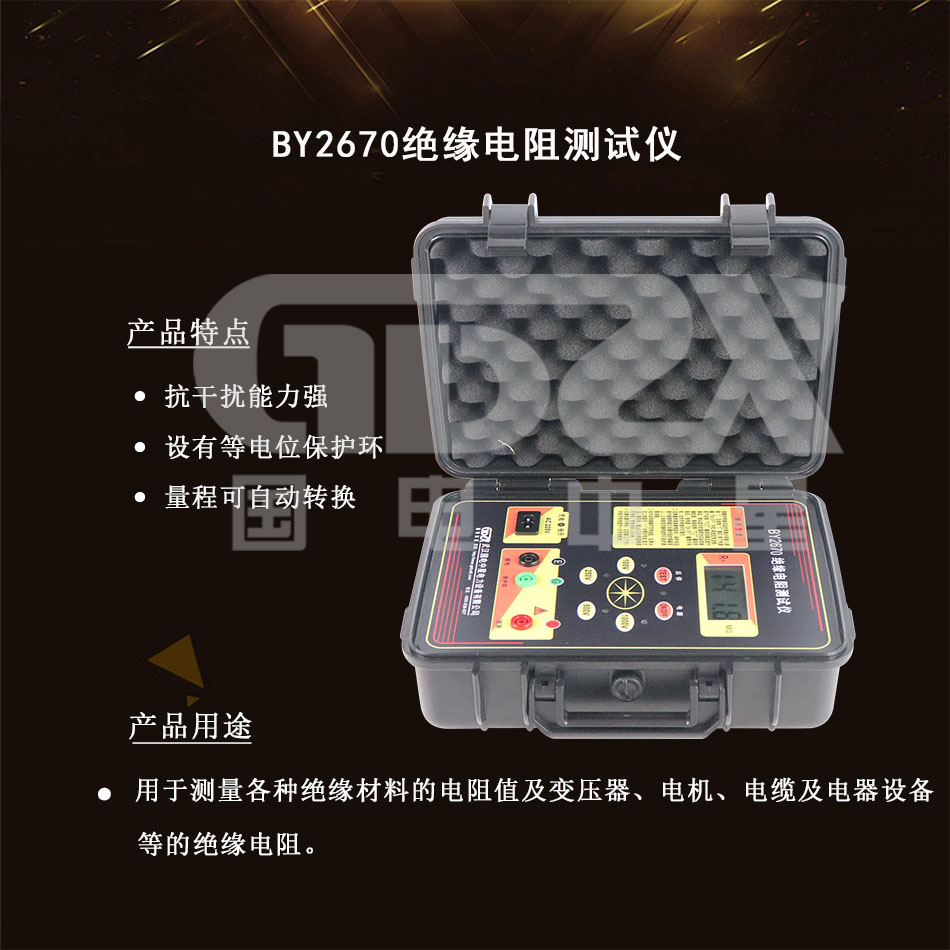

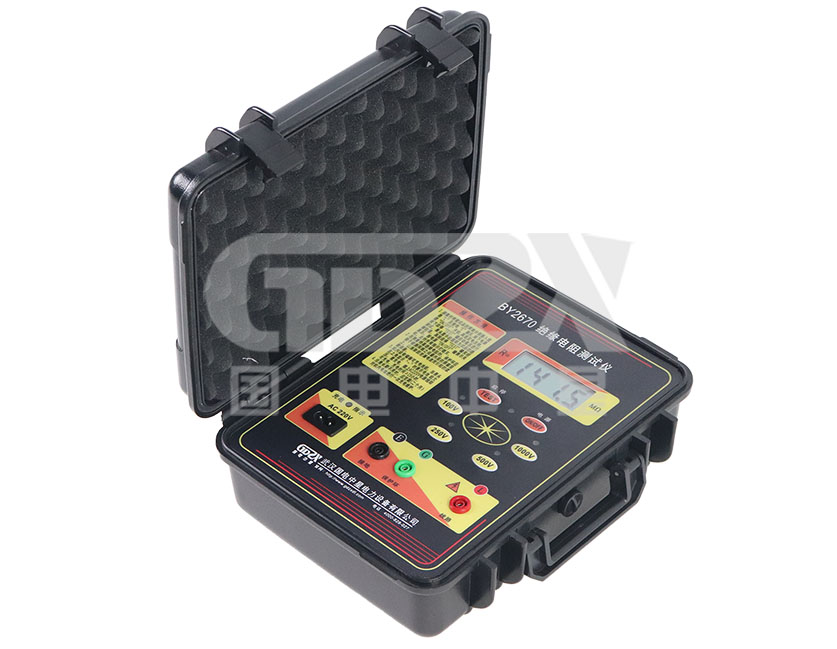

BY2670絕緣電阻測試儀
適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻
參考標準：
●抗干擾能力強
●設有等電位保護環
●量程可自動轉換
說明書
操作視頻BY2670絕緣電阻測試儀由中大規模集成電路組成。本表輸出功率大，短路電流值高，輸出電壓等級多（每種機型有四個電壓等級）。工作原理為由機內電池作為電源經DC/DC變換產生的直流高壓由E極出經被測試品到達L極，從而產生一個從E到L極的電流，經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來。是電力、郵電、通信、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。
1. 輸出功率大、帶載能力強，抗干擾能力強。

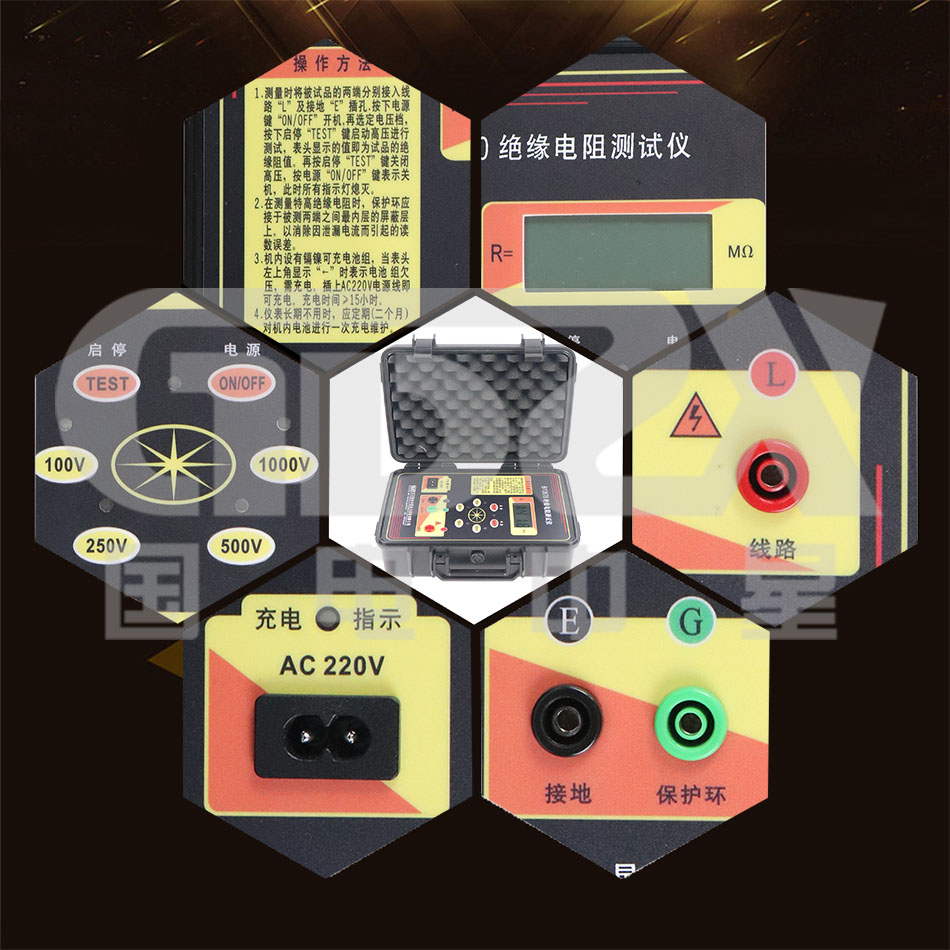

2. 機內設有等電位保護環和四階有源低通濾波器，對外界工頻及強電磁場可起到有效的屏蔽作用。對容性試品測量由于輸出短路電流大于2.0mA，很容易使測試電壓迅速上升到輸出電壓的額定值。對于低阻值測量由于采用比例法設計故電壓下落并不影響測試精度。
3. 不需人力作功，由電池供電，量程可自動轉換。一目了然的面板操作和LCD顯示使得測量十分方便和迅捷。
4. 輸出短路電流可直接測量，不需帶載測量進行估算。
環境溫度 | 0℃~+45℃ |
相對濕度 | ≤85%RH |
輸出電壓等級 | 100V，250V，500V，1000V |
測量范圍 | 5~1999MΩ |
相對誤差 | ≤±5%±1d |
分辨率 | 0.001MΩ，0.01MΩ，0.1MΩ，1.0MΩ |
電壓/負載 | 1000V/2MΩ |
電壓跌落 | 約10% |
短路電流 | ≥2.0mA |
電源 | 直流：7~9V（7節5#可充電電池組）外接交流220V電源進行充電 |
功耗 | 靜態功耗≤160mW；最大功率≤2.5W |
探測器尺寸 | 270mm×120mm×100mm |
探測器重量 | 1.4kg |
