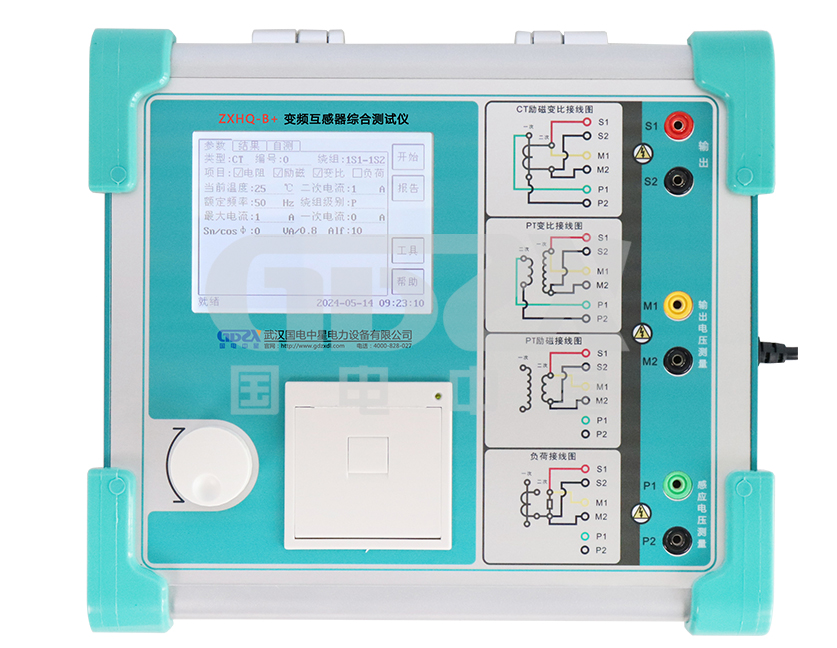

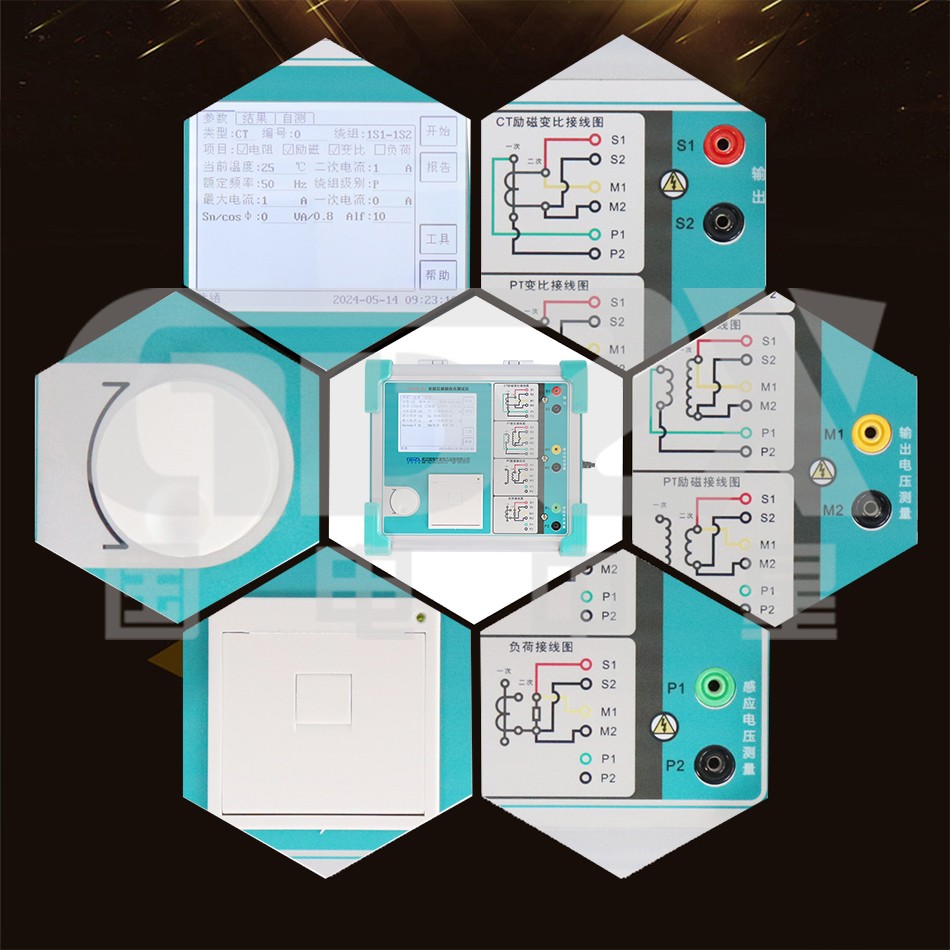

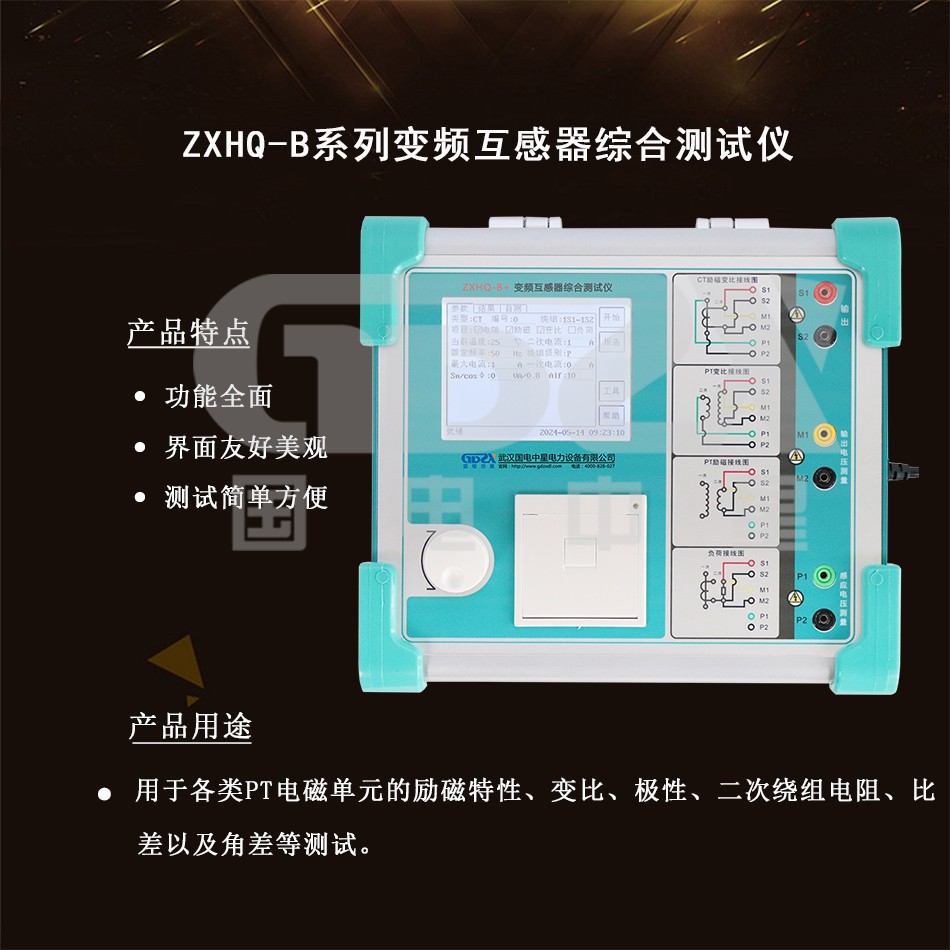

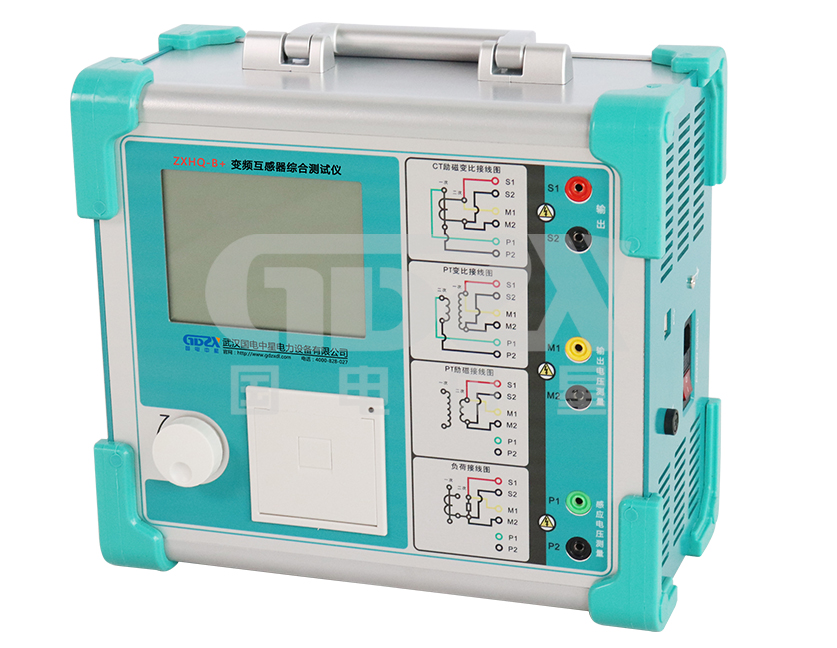

ZXHQ-B系列變頻互感器綜合測試儀
采用高性能DSP和ARM的新一代的電流、電壓互感器測試儀器
參考標準：GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB20840.3
● 功能全面滿足各類 CT、變比、極性、二次繞組、負荷、比差角差等測試要求。
● 自動給出拐點電壓/電流。
● 可存儲2000組測試數據，掉電不丟失。

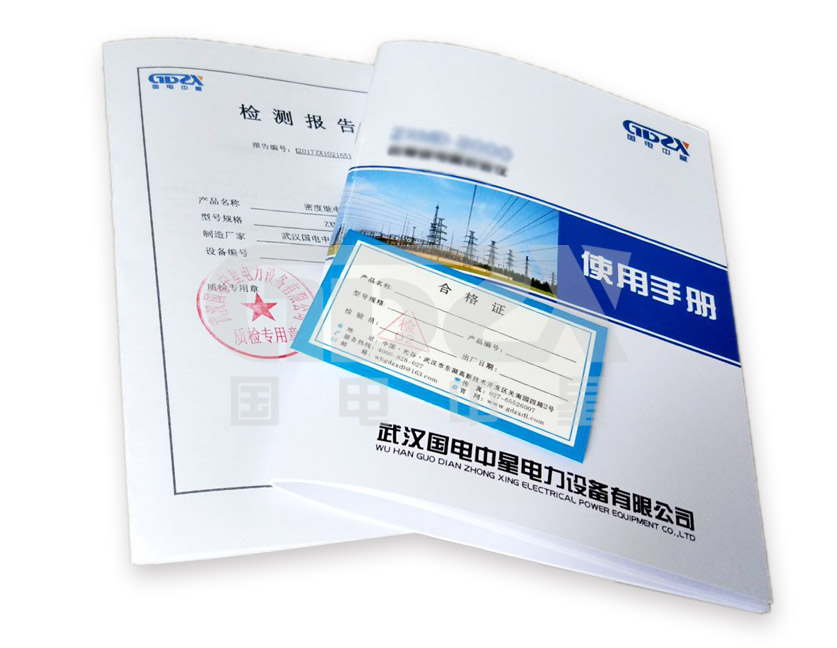

說明書
操作視頻ZXHQ-B系列變頻互感器綜合測試儀是由我司經過大量的市場調研、深入進行理論研究之后研發的新一代的電流、電壓互感器測試儀器。裝置采用高性能 DSP 和 ARM、先進的制造工藝， 保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處 于領先水平，是電力行業用于互感器的專業測試儀器。
產品別稱
互感器伏安特性綜合測試儀、CT伏安變比極性測試儀、互感器伏安特性綜合測試儀、CT伏安特性綜合測試儀、CT伏安特性測試儀、PT伏安特性測試儀、互感器伏安特性測試儀、伏安特性變比極性綜合測試儀、伏安特性測試儀、伏安特性綜合測試儀、CTPT特性綜合測試儀、勵磁特性測試儀
1. 功能全面，既滿足各類 CT（如：保護類、計量類、TP 類）的勵磁特性（即 伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試 要求，又可用于保護類 PT 電磁單元的勵磁特性、變比、極性、二次繞組電 阻等測試。
2. 自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表 保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等 CT、PT 參數。
3. 測試滿足 GB20840.1（IEC60044-1）、GB20840.2(IEC60044-6) 、GB20840.3 等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
4. 基于低頻法測試原理，能應對拐點高達45KV 的 CT 測試。
5. 界面友好美觀，全中文圖形界面。

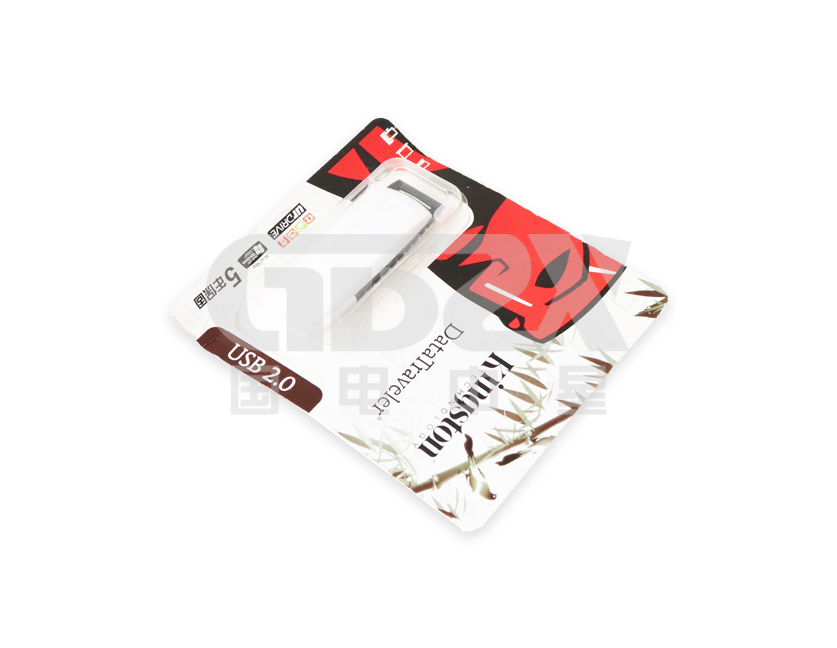

6. 裝置可存儲 2000 組測試數據，掉電不丟失。試驗完畢后用U 盤存入 PC 機， 用軟件進行數據分析，并生成 WORD 報告。
7. 測試簡單方便，一鍵完成 CT 直阻、勵磁、變比和極性測試，而且除了負荷 測試外，CT 其他各項測試都是采用同一種接線方式。
8. 易于攜帶，裝置重量<9Kg。
測試用途 | 保護類CT，保護類PT | |
輸出 | 0~180Vrms，12Arms，36A（峰值） | |
CT變比 測量 | 范圍 | 1~40000 |
精度 | ±0.2% | |
PT變比 測量 | 范圍 | 1~40000 |
精度 | ±0.2% | |
相位測量 | 精度 | ±5min |
分辨率 | 0.5min | |
二次繞組電阻測量 | 范圍 | 0~300Ω |
精度 | 2%±2mΩ | |
交流負載測量 | 范圍 | 0~300VA |
精度 | 2%±0.2VA | |
輸入電源電壓 | AC220V±10%，50Hz | |
工作環境 | 溫度：-10℃~50οC， 濕度：≤90% | |
尺寸、重量 | 尺寸340×330×180mm 重量＜9kg | |
ZXHQ-B系列變頻互感器綜合測試儀選型一覽表 | |
型號 | 功能參數 |
ZXHQ-B+ | 電壓測量精度 ±0.2% |
ZXHQ-B02 | 電壓測量精度 ±0.1% |
ZXHQ-B03 | 電壓測量精度 ±0.05% |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
-
