無線高壓核相技術解析與現場應用——以TAG-8002核相儀為例

在電力系統的運行、檢修與運維過程中，相位核對是一項至關重要且頻繁開展的基礎性工作。傳統的核相方法往往需要停電操作或近距離接觸帶電設備，存在安全風險高、效率低、受環境制約大等問題。隨著無線傳輸技術與智能傳感技術的發展，無線高壓核相儀逐漸成為現場作業的主流工具。本文將以TAG-8002無線高低壓核相儀為例，對其技術原理、性能特點與現場適用性進行分析，并與傳統核相方式進行比較，為一線技術人員提供參考。

一、技術原理與系統構成

TAG-8002核相儀采用非接觸式電場感應與雙頻無線傳輸技術，系統主要由探測器、無線接收器與絕緣桿組成。其工作流程如下：

●   信號采集：探測器通過電場感應方式獲取線路電壓信號，內置處理電路將其轉換為相位與電壓數據。

●   無線傳輸：通過315MHz與433MHz雙頻傳輸，將數據發送至接收端，抗干擾能力較強，空曠環境下傳輸距離可達約160米。

●   智能比對與提示：接收器對兩路相位信息進行實時比對，通過3.5英寸彩屏顯示相位差、電壓、頻率及向量圖，并配備語音提示功能，直觀提示“同相”“異相”等狀態。

該設計實現了高壓側不接觸、人員遠離作業的安全核相模式，特別適用于高空、密集排線、交叉跨越等復雜現場。

二、核心功能與性能參數

該儀器在設計中注重多功能集成與操作便捷性，主要具備以下特點：

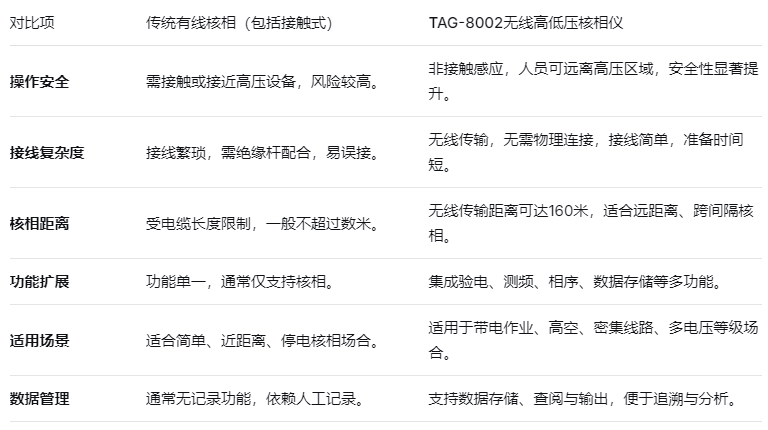

三、與傳統核相方式的對比分析

四、現場應用注意事項

為確保核相作業的安全與準確，建議在實際操作中注意以下幾點：

1.作業前檢查：確認儀器電量充足，絕緣桿完好，開機進行自檢與功能驗證。

2.環境評估：避免在特強電磁場或存在同頻無線干擾的環境下使用，確保信號穩定。

3.核相方式選擇：根據電壓等級選擇接觸或非接觸方式，35kV以上線路優先采用非接觸漸進靠近方式。

4.信號確認：核相前應通過語音與界面提示確認“X、Y信號正常”，再進行比對。

5.數據復核：重要核相操作建議多次測量，必要時采用其他方法進行驗證。

五、總結

無線高壓核相儀代表了電力現場檢測工具向智能化、無線化、高安全方向的發展趨勢。TAG-8002以其寬電壓適應、雙模核相、多功能集成、良好的人機交互與較強的環境適應性，為現場技術人員提供了一種安全、高效、可靠的核相解決方案。正確理解其技術特點與適用場景，有助于提升核相作業的規范化與可靠性，為電力系統的安全穩定運行提供有力支撐。
