網絡化定相技術的革新：ZX-TAG-3000與傳統定相方法對比分析

引言

在電力系統的運行維護中，相位核定是新建、改建或檢修后線路投運前不可或缺的關鍵步驟，其準確性直接關系到電網的合環操作與運行安全。傳統定相方法存在操作復雜、依賴人工判斷、遠程核相困難等痛點。國電中星推出的ZX-TAG-3000網絡定相儀，通過引入“基站-云端-手持機”的協同架構，為這一傳統作業帶來了革命性的變化。本文將從技術原理、性能特點等維度，對該設備與傳統方法進行深入對比，供技術人員參考學習。

一、 技術原理的跨越：從“點對點”到“網絡化”

1. 傳統定相方法（核相桿/無線核相儀）

○   原理： 屬于“點對點”比對模式。需要兩或以上操作人員在線路兩端（如變電站甲和變電站乙）同時進行測量，并將測量的相位數據通過本地無線方式進行實時比對，以判斷兩端相位是否一致。

○   局限：

◇   必須同步操作： 對操作人員的配合度要求高，且必須在同一時間進行。

◇   受距離與地形限制： 傳統無線核相儀的傳輸距離有限（通常小于幾百米），且易受建筑物、山地等障礙物影響。

◇   無法建立全局相位基準： 每次核相都是獨立的，無法將一個穩定的相位基準傳遞到整個配電網絡中。

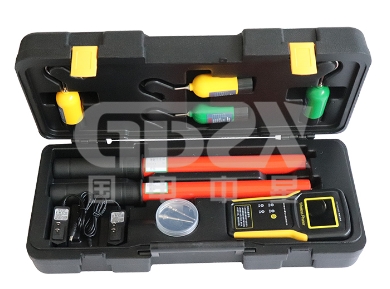

2. ZX-TAG-3000網絡定相儀

○   原理： 采用“中心基準，全網同步”的網絡化模式。

◇   基站確立基準： 在選定的參考點（如中心變電站）部署一臺基站，該基站持續測量并確立一個標準的A/B/C相基準相位。

◇   GPS與云端同步： 基站和所有手持機均通過GPS衛星進行高精度時間同步（PPS時鐘誤差≤50ns），確保所有測量數據的時間一致。相位數據通過內置的4G網絡上傳至云端服務器。

◇   手持機智能判定： 手持機在任何待測點采集一次相位數據后，系統會自動將其與云端下發的基準相位進行比對，直接顯示并語音播報所屬相位（A/B/C相）。

○   核心突破： 將定相工作從“現場兩兩比對”升級為“單點采集、后臺智能匹配”，實現了相位信息的全局統一與共享。

二、 核心性能與功能優勢對比

三、 ZX-TAG-3000關鍵技術指標解讀

1.高精度同步： 衛星PPS時鐘誤差≤50ns，這是實現跨區域高精度定相的基礎，確保了相位比較在時間上的一致性。

2.寬電壓與高安全性： 發射器適用電壓范圍5V～220kV，覆蓋從低壓到高壓的絕大多數場景。高壓測量時泄漏電流＜10uA，確保操作人員安全。

3.強大的環境適應性： 工作溫度-30℃～+45℃，濕度≤95%RH，能滿足我國絕大部分地區的野外工作環境要求。

4.靈活的作業模式： 支持“無網定相”功能，允許技術人員在無信號環境（如地下站所）先測量原始相位值，待進入有網絡環境后再完成定相判定，極大提升了作業靈活性。

四、 應用場景與選型建議

○   ZX-TAG-3000特別適用于：

◇   跨區域、長距離的線路定相工作（如不同變電站出線的聯絡線）。

◇   配電自動化、智能化改造中，需要為整個配電網建立相位標識的場景。

◇   人員精簡或運維模式向“無人值守”轉型的電力公司，可大幅減少單次定相作業所需人數。

◇   需要數字化記錄與追溯定相歷史數據的場合。

○   傳統核相儀仍可適用于：

◇   同一站所內、距離極短的簡單核相任務。

◇   預算有限且無遠程核相需求的場合。

五、 結論

ZX-TAG-3000網絡定相儀不僅僅是傳統核相工具的簡單升級，它通過引入“基準、同步、云端”三大核心概念，重新定義了定相作業的范式。它將這一關鍵但繁瑣的現場作業，轉變?yōu)橐粋€高效、準確、可追溯的數字化工作流程，完美契合了現代智能電網對運維數字化、智能化的要求。對于追求運維效率提升與安全管理水平的技術團隊而言，理解和掌握這類網絡化定相技術，已成為必然趨勢。
