電力電纜進行局部放電檢測的目的和意義

近十年來，我國城市電網中大量采用XLPE電力電纜輸配電。交聯電纜在當前中國乃至世界的電力系統中有著至關重要的地位，在220kV以下的領域已經全面取代其他電纜，成為城市內傳輸電力的主導產品，500kV的交聯聚乙烯電力電纜也開始掛網試運行，我國的電力設備制造能力有了很大的進步。

在60年代初問世以來的40余年中，由于交聯聚乙烯（XLPE）電纜具有良好的電性能和熱性能并且結構簡單，制造周期短，工作耐受溫度高，無油，敷設方便，供電安全可靠、有利于美化城市等優點，因而被廣泛應用于電力系統的各個電壓等級中，但是這種電纜的絕緣結構中往往會由于加工技術上的難度或原材料不純而存在氣隙和有害性雜質，或者由于工藝原因在絕緣與半導電屏蔽層之間存在間隙或半導電體向絕緣層突出，在這些氣隙和雜質尖端處極易產生局部放電，同時在電力電纜的安裝和運行過程當中也可能會產生各種絕緣缺陷導致局部放電。當它使用到一定年限后局部放電繼續發展到一定程度導致絕緣擊穿而造成電網事故，其主要原因是由于XLPE等擠塑型絕緣材料耐放電性較差，在局部放電的長期作用下，絕緣材料不斷老化導致絕緣擊穿，造成嚴重事故。因而對交聯聚乙烯電纜絕緣缺陷局部放電檢測方法的研究就顯得尤為迫切，及時、準確地檢測到電纜絕緣隱患，就可以及時采取必要的應對措施，減少突發事故等帶來的經濟損失具有十分重要的現實意義。

因此對電力電纜及其接頭進行局部放電檢測和定位研究有著重要的意義和經濟價值。IEC及世界各國都制定了相關的局部放電測試標準，通過對局部放電的檢測及時發現絕緣系統中的薄弱環節，找出故障原因，保證電力電纜質量，保障電力系統安全可靠運行。國際大電網（CIGRE）也在2009年成立了電纜及接頭現場局放檢測技術的工作組，對該方面技術發展進行研究梳理。

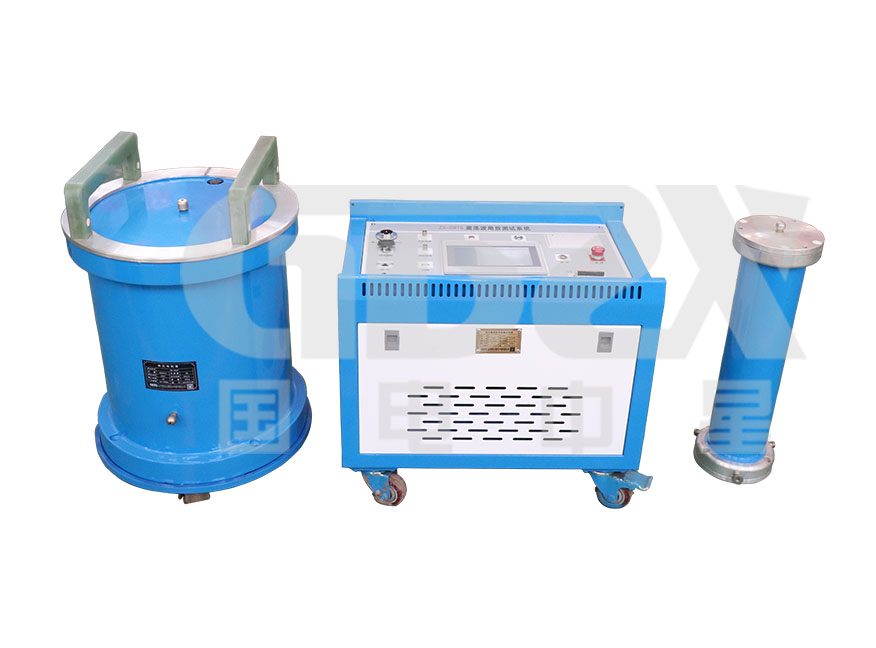

局部放電是電力電纜運行中的一個較大的安全隱患，是電纜絕緣劣化的征兆，也是造成絕緣劣化的重要原因之一，局部放電測量用于現場測量時，外部噪聲干擾嚴重，測量很困難。ZX-OWTS電纜振蕩波局放檢測及故障定位系統是基于變頻諧振的阻尼振蕩波電壓下的XLPE電纜局部放電現場檢測及定位技術研究，設計生產符合現場測試要求的阻尼振蕩波電源；針對XLPE電纜及其接頭中局部放電信號的傳播方式和規律，研究電纜及其接頭局部放電信號的提取技術，設計符合現場測試要求、參數優化、性能良好的局放檢測傳感器，并選用先進的數字信號處理方法對測試數據進行分析處理，進而進行XLPE電力電纜局部放電的準確定位，為更準確判斷電纜及其接頭絕緣狀況提供參考依據。

國電中星生產的震蕩波局放測試系統可用于10kV及以上電力電纜進行現場交流耐壓試驗、局部放電現場檢測及故障定位。滿足目前電力系統市場需求和現運行的電纜基本都進入“中年期”需要及時的檢測和維修，本設備將耐壓試驗、局放檢測、故障定位等功能集一身，極大的簡化了系統設備運輸、現場試驗安裝、降低了試驗成本。帶來豐厚的經濟效益和科研價值。
